Digitalanzeigen-Schlagfestigkeits-Prüfvorrichtung Charpy ASTM E23 der Energie-150J

Digitalanzeigen-Schlagfestigkeits-Prüfvorrichtung Charpy ASTM E23 der Energie-150J

Maschinen-Einleitung:

Digitalanzeigen-Schlagfestigkeits-Prüfvorrichtung Charpy ASTM E23 der Energie-150J wird benutzt, um den Widerstand von Metallmaterialien zu messen, um sich unter dynamischer Last auszuwirken, damit die Qualität von Materialien unter dynamischer Last zu beurteilen. Die halbautomatisches Steuerprüfmaschine ist- einfach zu machen und hat hohe Arbeits-Leistungsfähigkeit. Automatisch gesteuerte alle Schwingen und Schwingen ist. Digitalanzeigen-Auswirkungsprüfmaschine ist für Testlaboratorien der ununterbrochenen Auswirkung und viele Prüfungsindustrien der Auswirkung wie Metallurgie, Maschinerieherstellung und Stahl besonders passend.

Treffen-Standards:

ASTM E23, GB/T3808-2002, GB/T229-2007

Hauptfunktion:
Es wird verwendet, damit Metall-Charpy-Schlagversuch die Auswirkungsabsorptionsenergie- und -auswirkungshärte von Metallmateriellen Proben bestimmt.

Schlagversuch Equipnment-Parameter:

1. Auswirkungsenergie: 300J (großer Hammer), 150J (kleiner Hammer)

2. Aufprallgeschwindigkeit: 5.2m/s

3. Pendelvoraufzugwinkel: 150°

4. Spanne der Exemplarunterstützung: 40mm

5. Runde Ecke der Halteschelle: R1.0~1.5mm

6. Gerundete Ecke des Auswirkungsblattes: R2.0~2.5mm; R8

7. Abstand von Pendelmitte zu Auftreffpunkt: 750mm

8. Standardexemplargröße: 10×10 (7,5 oder 5)×55mm

9. Pendelmoment: M=160.7695N.m 80.3848N.m

10. Stromversorgung: 3 Draht der Phase 4, 50Hz, 380V, 180W

11. Maschinen-Größe: 2124*600*1340mm

12. Gewicht: Über 450Kg

Hauptmerkmal:
1. Das Hauptteil von ist von der Einzelunterstützungsspaltenstruktur, freitragende Art hängendes Pendel und Pendelhammerkörper C;
2. Das Auswirkungsmesser ist mit Schrauben installiert und geregelt, das einfach und bequem zu ersetzen ist;
3. Probe einfach Halteträgerunterstützung;
4. Der Wirt wird mit Sicherheitsschutzstiften ausgerüstet und ausgerüstet mit einem Sicherheitsschutznetz;
5. Die Prüfmaschine wird halbautomatisch gesteuert. Alle das Pendel, das anheben, das hängende Pendel, die Auswirkung und die Platzierung sind, die elektrisch gesteuert werden und können die restliche Energie verwenden, nachdem sie die Probe gebrochen haben, um das Pendel automatisch anzuheben, um sich für den folgenden Test vorzubereiten, besonders passend für ununterbrochene Schlagversuchlabors und die metallurgischen und mechanischen Herstellungsabteilungen, die viele Schlagversuche durchführen;

Hauptkonfigurationen:

1. Hauptmaschine, 1 eingestellt

2. Pendel: 150J, 300J, 1-teilig

3. Innerer Hexagonschlüssel (S=12): 1-teilig

4. Stützregler: 1-teilig

5. Exemplarzentralisator: 1-teilig

6. Disassembler (für Schwingen): 1-teilig

7. Grundlagenschrauben: 4 Stücke

8. Adjust neigte Eisen: 4 Stücke

9. Schutznetz; 1-teilig

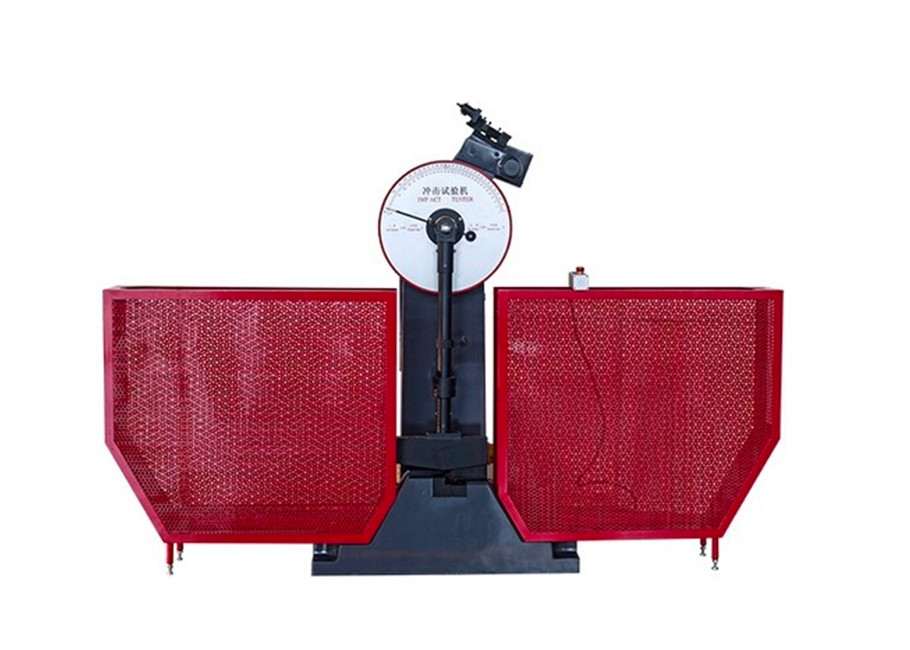

Pendelschlagwerk-Bild:

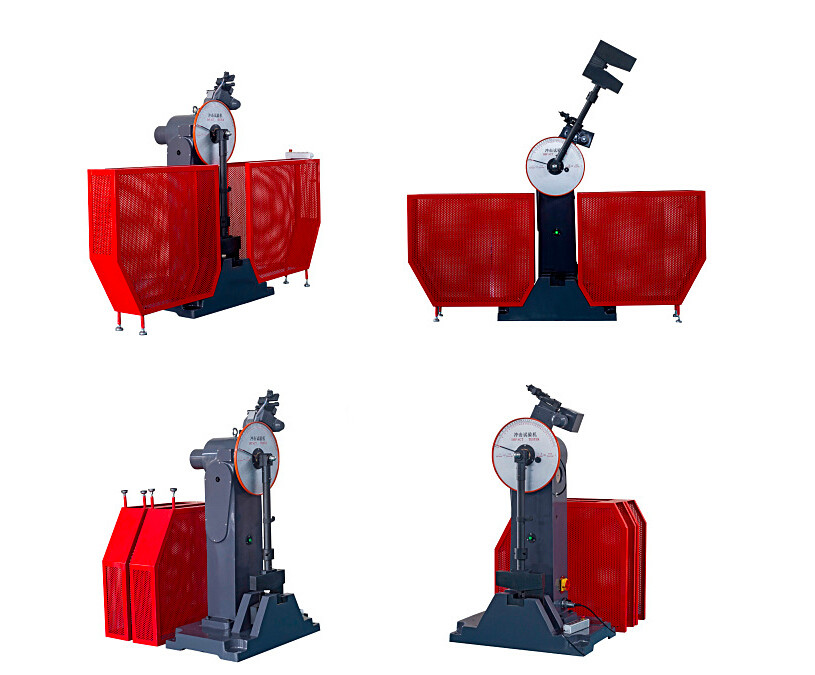

Ausführliche Fotos der Auswirkungs-Maschine:
